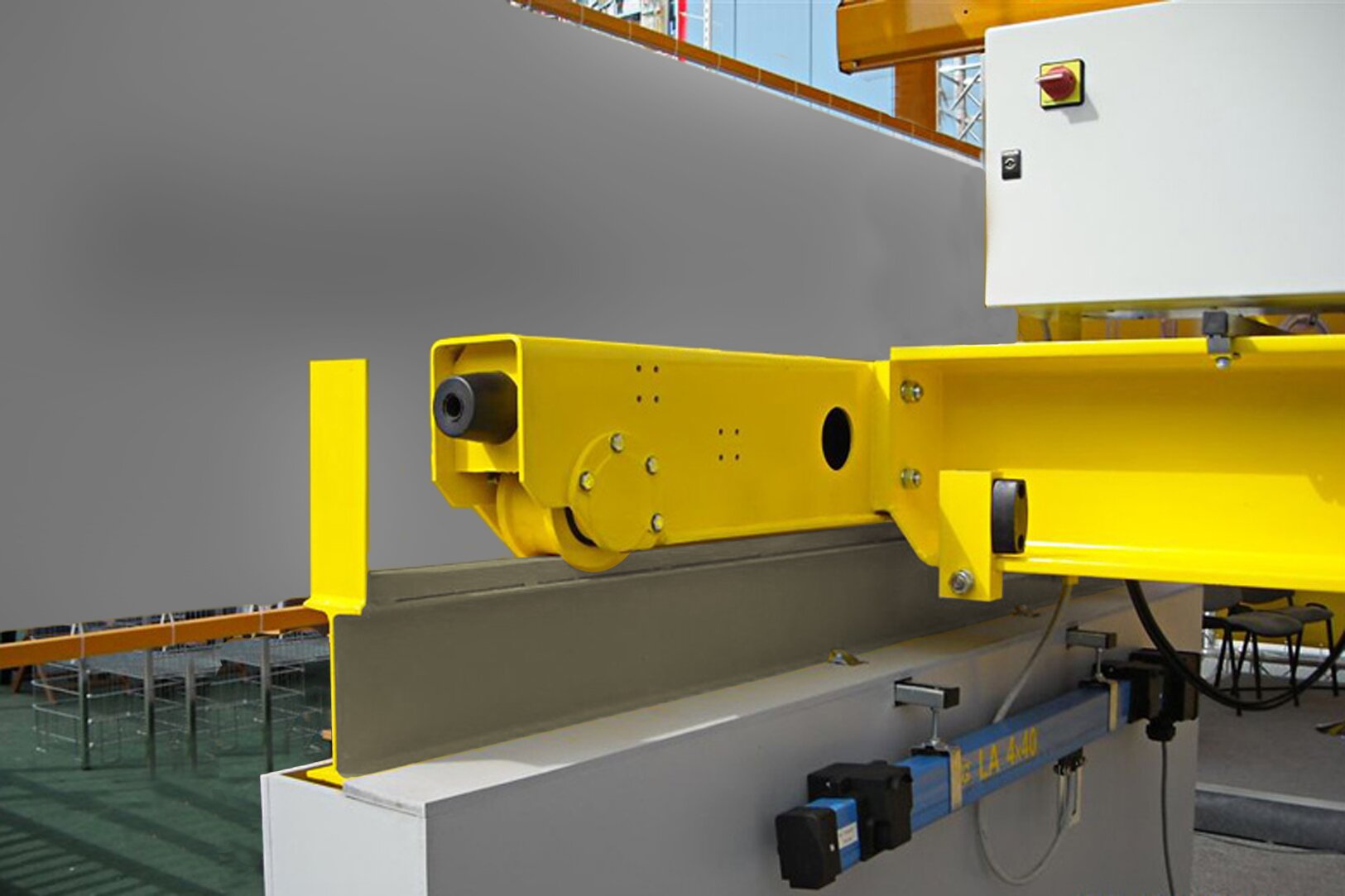

Балка концевая является составной частью крана мостового, состоящего также из балки пролётной и раскосов, и выполняет функции механизма передвижения крана и опоры для балки пролётной. Балка концевая состоит из корпуса, колёсных блоков и мотор-редуктора. Балки концевые, входящие в состав крана мостового, принято называть комплектом концевых балок. По своему типу концевые балки подразделяются на опорные и подвесные, в соответствии с типами кранов (краны мостовые опорные и подвесные). По способу соединения концевых балок с балкой пролётной. подразделяют концевые балки жёсткие и подвижные. Концевая балка подвижная имеет шарнирное соединение с балкой пролётной.
По согласованию с заказчиком, концевые балки могут комплектоваться тормозом на передвижение, механизмом плавного пуска-останова, электрическим шкафом управления. Балки концевые могут быть выполнены с использованием компонентов импортного или отечественного производства.
|
Цены на комплекты концевых балок:
Концевые балки к опорным кранам:
|
Грузоподъемность, т
|
Пролет, м
|
Цена, руб.
|
|
1-2
|
До 10,5
|
74'100.00
|
|
3.2
|
До 10.5
|
86'300 .00
|
|
3.2
|
До 16.5
|
100'900 .00
|
|
5.0
|
До 13.5
|
111 '900 .00
|
|
5.0
|
До 16.5
|
112 ’ 900 .00
|
Концевые балки к подвесным кранам:
|
Грузоподъемность, т
|
Пролет, м
|
Цена, руб.
|
|
1-2
|
До 6.0
|
56'300.00
|
|
1-2
|
До 15.0
|
59'900.00
|
|
3.2
|
До 6.0
|
60 ’ 500 .00
|
|
3.2
|
До 15.0
|
75 ’ 900 .00
|
|
5.0
|
До 15.0
|
90 ’ 300 .00
|
|
|
|
|
концевые балки опорные (комплект)
|
|
г/п
|
Режим работы
|
Max. пролет
|
Диаметр колес
|
Ширина колес (G)
|
Длина балки (A)
|
|
кг
|
FEM
|
м
|
мм
|
мм
|
мм
|
|

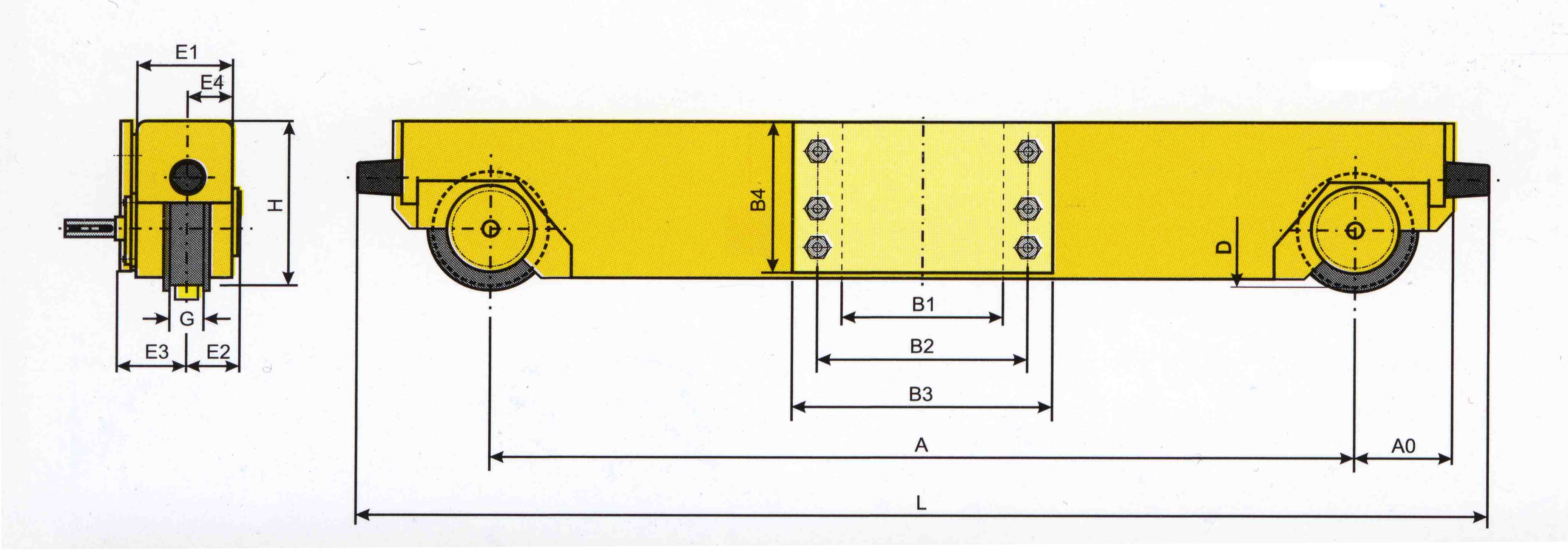

концевые балки для однобалочных кранов
|
|
5 000
|
2m
|
12
|
160
|
60
|
1500
|
|
16
|
160
|
70
|
2200
|
|
25
|
200
|
70
|
3650
|
|
6 300
|
2m
|
16
|
200
|
70
|
2350
|
|
20
|
200
|
70
|
2650
|
|
10 000
|
2m
|
12
|
250
|
70
|
1800
|
|
20
|
250
|
70
|
2650
|
|

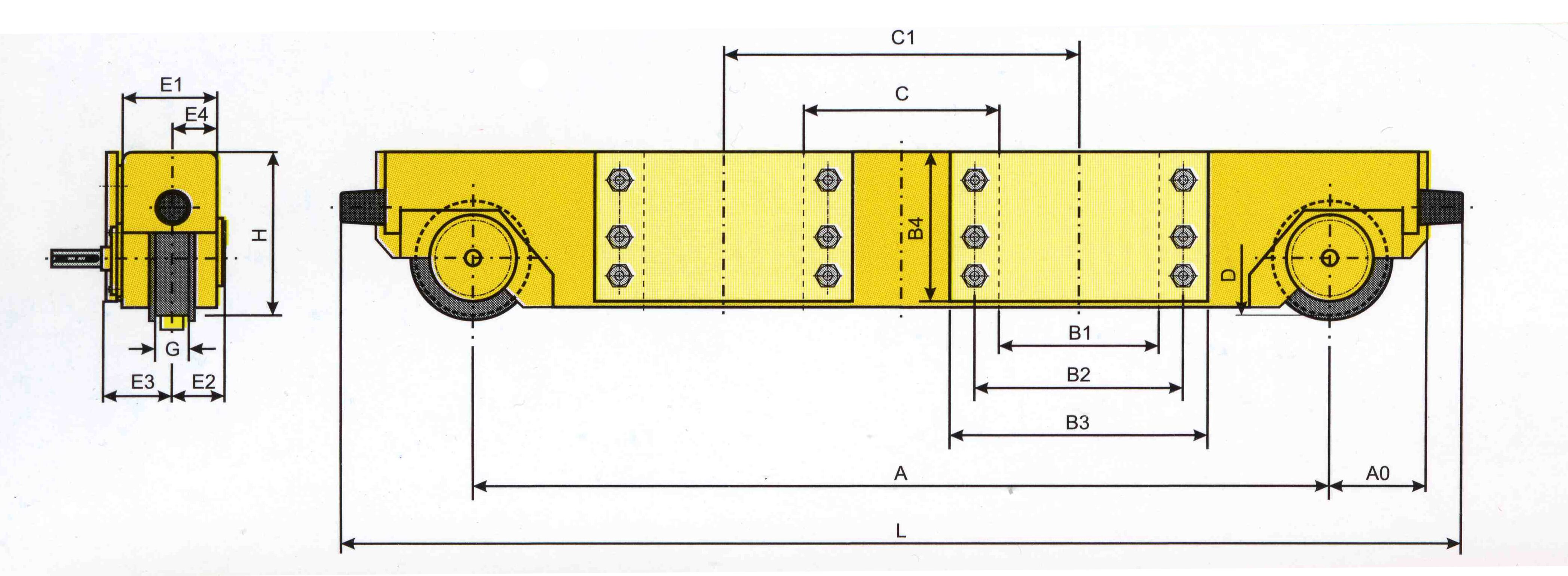

концевые балки для двухбалочных кранов
|
|
5 000
|
2m
|
12
|
160
|
70
|
2000
|
|
21,5
|
200
|
70
|
3150
|
|
6 300
|
2m
|
17
|
200
|
70
|
2500
|
|
8 000
|
2m
|
21,5
|
250
|
70
|
3150
|
|
10 000
|
2m
|
17
|
250
|
70
|
2500
|
|
25
|
250
|
70
|
3700
|
|
16 000
|
2m
|
18,5
|
315
|
80
|
3150
|
|
25
|
315
|
80
|
3700
|
|
20 000
|
2m
|
18,5
|
315
|
80
|
2700
|
